図面管理の課題を解決し製造業のDXを進める具体的方法とポイントを紹介

図面の最新版が見つからず、現場での手戻りや誤発注に悩まされていませんか？
多くの製造現場では、膨大な紙図面やデータ管理の煩雑さが業務効率を低下させる要因となっています。
しかし、いきなり高額なシステムを導入するのはハードルが高いと感じることもあるでしょう。

本記事では、現状の課題を整理し、コストを抑えながら段階的に図面管理を改善する方法を解説します。
ぜひ業務改善にお役立てください。

図面管理がうまくいかない原因と現場のリスク

製造業において図面の管理が適切に行われていないと、業務効率の低下だけでなく、経営上のリスクにも直結します。
図面管理がうまくいかないおもな原因と、それによって生じる現場のリスクを、以下3つに分けて解説します。

• 最新版が分からず先祖返りや誤発注が起きる
• 属人化により必要な図面を探すのに時間がかかる
• 紙図面の劣化や紛失により技術資産が失われる

自社の現状と照らし合わせてみてください。

最新版が分からず先祖返りや誤発注が起きる

図面の変更履歴が正しく管理されていないと、どのデータが最新なのか判断できなくなることがあります。
古いバージョンの図面を誤って製造現場に渡してしまい、加工ミスや不良品の発生につながるケースは少なくありません。

修正前の図面で発注してしまうと、材料費や加工費が無駄になるだけでなく、納期遅延による信用の失墜という取り返しのつかない経営リスクも生じます。

属人化により必要な図面を探すのに時間がかかる

特定の担当者しか図面の保管場所を知らないという属人化は、組織としての大きな弱点です。
「あの図面は〇〇さんのパソコンに入っているはずだ」といった状況では、その担当者が不在の際に業務が完全にストップしてしまいます。

誰でもすぐに必要な情報にアクセスできる環境が整っていないことは、組織全体の生産性を著しく低下させる大きな経営ロスとなります。

紙図面の劣化や紛失により技術資産が失われる

長年蓄積されてきた紙図面は、経年劣化による破損や汚れで判読できなくなるリスクがあります。
持ち出し管理が徹底されていない場合、紛失によって貴重な技術情報が失われる可能性も否定できません。

紙のまま保管し続けることは、コストがかかるだけでなく、災害時などのBCP（事業継続計画）の観点からも脆弱です。
過去の図面は企業のノウハウが詰まった貴重な資産であり、これらを適切に保護し活用できる状態で維持することは、企業の競争力を保つために不可欠な取り組みです。

エクセルや自作システムで管理するメリットと限界

図面管理を始める際、手軽なエクセルや自作のデータベースを利用する企業は多く存在します。
しかし、管理するデータ量が増加するにつれて、さまざまな問題が顕在化してくることも事実です。

エクセルや自作システムでの管理について、メリットと限界を以下3つの視点から解説します。

• コストを抑えて手軽に導入できる
• データ量が増えると動作が重くなり検索性が落ちる
• セキュリティ対策や排他制御が難しくデータ破損のおそれがある

詳しく見ていきましょう。

コストを抑えて手軽に導入できる

エクセルやAccessなどの既存ソフトを活用する最大の利点は、導入コストがほとんどかからないことです。
高額な専用システムを購入する必要がなく、ライセンス料も不要なため、予算が限られている中小企業でもすぐに始められます。

多くの社員が使い慣れているため、操作教育の手間も最小限で済みます。
管理項目を自由に変えられる柔軟性もあり、自社の運用ルールに合わせて手軽にカスタマイズできる点も魅力です。

データ量が増えると動作が重くなり検索性が落ちる

運用を続けて図面の枚数や履歴データが増えてくると、エクセルのファイルサイズが肥大化し、動作が遅くなるという問題が発生します。
ファイルを開くだけで数分かかったり、フィルタリングや検索処理に時間がかかったりするため、業務効率が著しく低下します。

数万件を超えるような大量のデータを扱うようになると、頻繁にフリーズしたり強制終了したりするかもしれません。
スムーズな検索ができなくなると、結局図面を探す手間が増えてしまい、デジタル化のメリットを十分に得られなくなります。

セキュリティ対策や排他制御が難しくデータ破損のおそれがある

エクセルは複数人で同時に編集することを想定した作りになっていないため、共有ファイルとして運用するとデータ破損のリスクがあります。
誰かがファイルを開いている間はほかの人が編集できない「排他制御」が不十分だと、更新内容が上書きされて消えてしまう事故も起こり得ます。

閲覧権限や編集権限を細かく設定することが難しく、誰でもデータを持ち出したり書き換えたりできる状態になりがちです。
情報漏洩や改ざんのリスクを防ぐための高度なセキュリティ対策を自作システムで実装するのは、技術的に困難といえます。

製造業における図面管理の正しい手順と整理のコツ

図面管理を効率化するための具体的な手順について、以下3つを紹介します。

• まずは紙図面の廃棄基準を決めて分類する
• ファイル名や保存フォルダの命名規則を統一する
• 紙図面を電子化してデジタルデータとして保存する

それぞれ見ていきましょう。

まずは紙図面の廃棄基準を決めて分類する

すべての図面を残そうとすると管理コストが膨れ上がるため、明確な廃棄基準を設けて選別する必要があります。

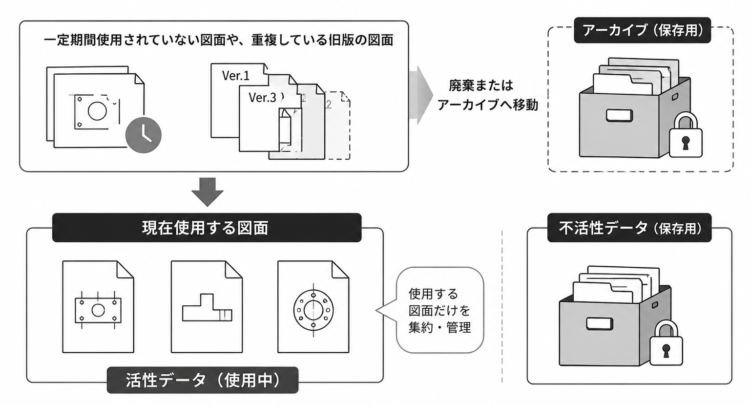

たとえば、一定期間使用されていない図面や、重複している旧版の図面は廃棄またはアーカイブ専用の場所に移動させます。
現在進行形で使用する「活性データ」と、保存用の「不活性データ」を物理的に分けるだけでも、検索性は大幅に向上するでしょう。
この分類作業を通じて、社内にどれだけの図面が存在し、どれが本当に必要なのかを棚卸しすることが、管理体制構築のスタートラインです。

ファイル名や保存フォルダの命名規則を統一する

デジタルデータとして管理する場合、ファイル名の付け方がバラバラだと検索システムの効果を十分に発揮できません。

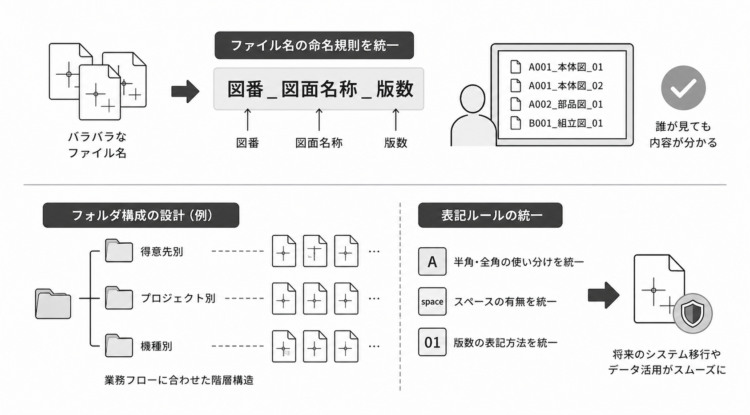

「図番_図面名称_版数」のように、ファイル名の命名規則を社内で統一し、誰が見ても内容が分かるようにルール化します。

保存先のフォルダ構成も「得意先別」「プロジェクト別」「機種別」など、業務フローに合わせた階層構造を設計することが重要です。
半角・全角の使い分けやスペースの有無など、細かな表記揺れも防ぐルールを定めることで、将来的なシステム移行時の作業も軽減されます。

紙図面を電子化してデジタルデータとして保存する

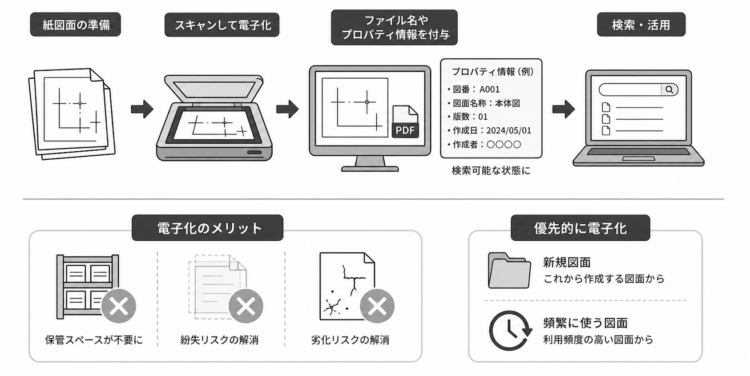

選別とルール作りが終わったら、紙図面をスキャンして電子化する作業を進めます。
単に画像として保存するだけでなく、ファイル名やプロパティ情報を付与して検索可能な状態にすることがポイントです。

電子化することで物理的な保管スペースが不要になり、図面の紛失や劣化のリスクも解消されます。
一度にすべて電子化するのが難しい場合は、新規図面や頻繁に使う図面から優先的に進めるとよいでしょう。

システム導入前に検討すべきアナログな解決策

システム導入の前段階として検討すべきアナログな解決策として、以下の3つがあげられます。

• 社内の作図リソースが不足しているなら外部委託を活用する
• 古い紙図面のCAD化やデータ変換を専門家に依頼する
• 治具製作のノウハウを持つパートナーに相談する

自社のリソースを最適化するための選択肢として検討してみてください。

社内の作図リソースが不足しているなら外部委託を活用する

設計者が本来の業務以外の図面修正やトレースに追われているなら、外部サービスの利用が有効です。
作図をアウトソーシングすれば、エンジニアは付加価値の高い開発業務に集中できます。
繁忙期や突発的な案件でも柔軟にリソースを補完できる点は大きな強みです。

コスト面も、残業代削減などを含めれば費用対効果が高くなるケースは多くあります。
たとえば、広商NEXUSが提供している「Redraw」なら、基本料金2,800円〜／1時間と、相場より低コストでプロの品質を利用可能です。

古い紙図面のCAD化やデータ変換を専門家に依頼する

手書きの図面や劣化した青焼き図面を自社でCADデータ化するには、膨大な時間と労力がかかります。
単に線をなぞるだけでなく、寸法や公差を正しく読み取って正確なデータにするには熟練の技術が必要です。
このような作業は、図面変換の専門業者に依頼することで、高品質かつ効率的にデジタル化できます。

正確なCADデータがあれば、その後の流用設計やNC加工への連携もスムーズになり、製造工程全体の効率化に寄与します。

治具製作のノウハウを持つパートナーに相談する

図面はただ形が描いてあればよいわけではなく、実際の加工現場で使いやすいものでなければなりません。
治具製作や加工の知見を持つパートナーに図面作成を依頼すれば、加工のしやすさや組み立て工程まで考慮された実用的な図面が手に入ります。

机上の空論ではない「現場視点」の図面は、手戻りを防ぎ、製造品質を安定させる効果があります。
単なるオペレーターではなく、モノづくりの現場を理解している相手に相談することで、図面管理だけでなく製造現場全体の改善提案を受けられるでしょう。

図面作成やデータ変換を支援するRedraw活用という選択

広商NEXUSが提供する「Redraw」は、治具製作で培ったノウハウを活かした作図・変換サービスです。
その特徴として、以下の3つを紹介します。

• 手書き図面や紙図面を高品質なCADデータに変換する
• ご要望どおりに正確なCADデータを作成する
• 2Dと3Dの相互変換で取引先とのデータ連携を支援する

詳しく見ていきましょう。

手書き図面や紙図面を高品質なCADデータに変換する

Redrawでは、手書きのポンチ絵や古い紙図面から、製造現場ですぐに使える正式なCAD図面を作成します。
長年放置されてきた紙図面も、スキャンしてデジタル化するだけでなく、CADデータとして再構築することで検索や編集が容易になるでしょう。

社内にCADオペレーターがいなくても、構想段階のラフスケッチを渡すだけで図面化してもらえるため、試作開発のスピードアップにも貢献します。

ご要望どおりに正確なCADデータを作成する

お客様からお預かりした手書き図面や紙図面を、治具製作の経験を持つスタッフが丁寧にCAD化します。
お客様のご要望を正確に読み取り、指定いただいた仕様どおりにデータ化することを徹底しています。

不明な箇所はお客様に確認を取りながら進めるため、ご要望どおりの仕上がりを実現可能です。
人の手による丁寧なトレースと入念な確認作業により、ご提供いただいた情報を漏れなくデータに反映し、高精度な図面をお届けします。

2Dと3Dの相互変換で取引先とのデータ連携を支援する

取引先によって使用するCADソフトやデータ形式が異なることは、製造業において頻繁に起こる課題です。
とくに「エンドユーザーからは3D図面で提供されるが、加工の仕入先は2Dにしか対応していない」といった実務上のミスマッチに悩むケースは少なくありません。

そうした場合に、Redrawの変換サービスが役立ちます。
2Dから3Dへ、あるいは3Dから2Dへの相互変換だけでなく、主要なCADソフトや中間ファイル形式に幅広く対応しているからです。

データの形式変換という煩わしい作業から解放され、取引先とのデータ授受や連携を円滑に進めるための強力なサポーターとなります。

＞＞フォームからお問い合わせはこちら

まとめ：図面管理を見直し製造現場の生産性を向上させよう

図面管理の効率化は、製造業のDXにおける第一歩です。
まずは自社の課題を整理し、不要な図面の廃棄や命名ルールの統一といった足元の整理から始めましょう。
そのうえで、社内リソースだけで解決しようとせず、アウトソーシングを活用して高品質なデータ基盤を整えることも賢明な選択です。

適切な管理体制とパートナー選びによって、現場の負担を減らし、生産性の高いモノづくり環境を実現してください。
