機械製図とは？基礎知識と実務で役立つ図面作成のルールについて解説

製造業において、図面は設計者の意図を加工者へ伝える重要なコミュニケーションツールです。
しかし、図面の書き方が不適切だと製造現場で混乱が生じ、品質トラブルや納期遅延につながります。

本記事では、機械製図の基本から実務で役立つ書き方、トラブルを防ぐための具体的な対策を解説します。
ぜひ設計品質の向上にお役立てください。

機械製図が果たす役割と重要性

機械製図は単に形状を図示する作業ではなく、モノづくりの全工程を円滑に進めるための共通言語として機能します。
その役割として、以下の3つを紹介します。

• 設計者の意図を加工者へ正確に伝える
• 均一な品質の製品を製造し続ける
• トラブル発生時の原因究明に役立てる

製造業におけるQCDS（品質・コスト・納期・安全性）を維持するために、欠かせない要素です。

設計者の意図を加工者へ正確に伝える

図面は、設計者が頭の中に描いた製品の機能や形状を、実際に形にする加工者へ伝えるための重要な情報伝達手段の1つです。
もし図面の指示が曖昧であれば、加工者は独自の解釈で作業を進めることになり、設計者が意図した機能を満たさない製品ができあがるかもしれません。

寸法数値だけでなく、幾何公差や表面性状などの記号を用いて明確に仕様を定義することは、加工者との認識のズレをなくすために不可欠です。
正確な図面を作成することは、問い合わせ対応などの無駄なコミュニケーションコストを削減し、スムーズな製造工程を構築する第一歩となります。

均一な品質の製品を製造し続ける

個人の技量に依存せず、いつ誰が製作しても同じ品質の製品を生み出すためには、規格化された図面が欠かせません。
機械製図のルールに従って作成された図面は、作業者ごとの解釈の違いを排除し、製品のバラつきを最小限に抑える役割を果たします。

とくに量産品は、公差や材質の指示が厳格に守られることで、部品同士の互換性が保たれ、組み立て時の不具合や市場での故障を防げます。
組織として製図ルールを統一し、標準化された図面を運用することは、長期的な品質安定と顧客からの信頼獲得に直結する経営課題の1つといえるでしょう。

トラブル発生時の原因究明に役立てる

製造現場で不良品や故障が発生した際、正しい図面が存在していれば、その原因が設計にあるのか製造工程にあるのかを迅速に切り分けられます。
図面に指示されたとおりの寸法で加工されているにもかかわらず、不具合が出た場合は設計ミス、図面の指示と異なる仕上がりであれば加工ミスと判断できるからです。

反対に、図面の指示が曖昧なままだと責任の所在が不明確になり、対策が遅れるばかりか、再発防止策も立てられません。
図面を正しく残すことは、万が一のトラブル発生時に迅速な対応を行い、損害を最小限に留めるためのリスク管理としても機能します。

機械製図で押さえるべきJISの基本ルール

日本の製造業では、日本産業規格（JIS）に基づいた製図ルールを遵守することが、情報の正確な伝達において前提となります。
ここでは、とくに基本となる以下の3つを解説します。

• 第三角法を用いて立体を平面に表す
• 用途に応じた線の種類を使い分ける
• 適切な尺度を選定して図面を描く

それぞれ見ていきましょう。

参考資料：JISB0001:2019 機械製図

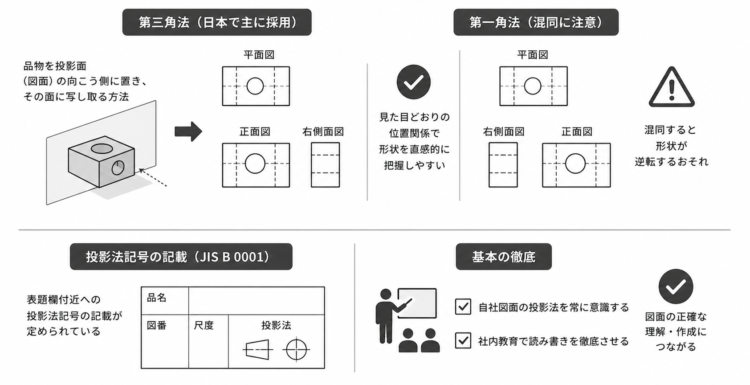

第三角法を用いて立体を平面に表す

機械製図において、日本ではおもに第三角法が採用されています。
これは品物を投影面（図面）の向こう側に置き、その面に写し取る方法です。
正面図の上に平面図、右側に右側面図を配置するため、見た目どおりの位置関係で形状を直感的に把握しやすい利点があります。

第一角法と混同すると、形状が逆転するおそれがあるため注意が必要です。
なお、JISB0001では表題欄付近への投影法記号の記載が定められています。
自社図面の投影法を常に意識し、社内教育で読み書きを徹底させることが基本です。

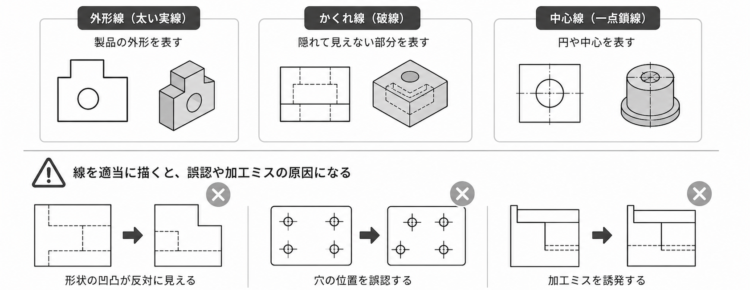

用途に応じた線の種類を使い分ける

図面内にはさまざまな線が引かれますが、これらはJISによって明確に用途が定められており、正しく使い分けなければいけません。
たとえば、以下の線が代表的です。

• 製品の外形を表す太い実線である「外形線」
• 隠れて見えない部分を表す破線である「かくれ線」
• 円や中心を表す一点鎖線である「中心線」

これらを適当に描いてしまうと、形状の凹凸が反対に見えたり、穴の位置を誤認したりするなど、加工ミスを誘発する原因となります。

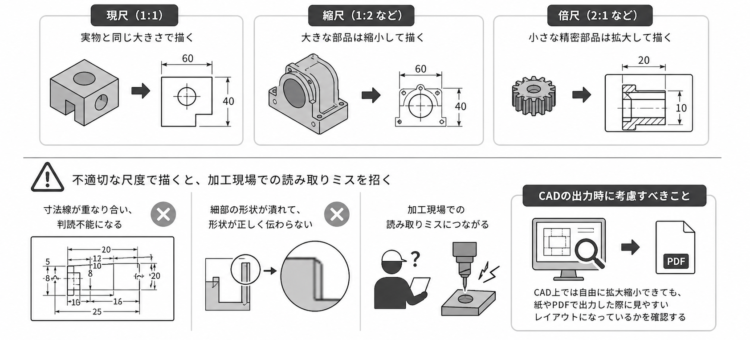

適切な尺度を選定して図面を描く

製品の大きさを図面用紙に収めるためには、適切な尺度（縮尺）を選定しなければいけません。
実物と同じ大きさで描く「現尺（1:1）」が基本です。
そのほか、大きな部品は縮小する「縮尺（1:2など）」、小さな精密部品は拡大する「倍尺（2:1など）」を用います。

不適切な尺度で無理に描くと、寸法線が重なり合って判読不能になったり、細部の形状が潰れてしまったりして、加工現場での読み取りミスを招きます。
また、CAD上では自由に拡大縮小できますが、最終的に紙やPDFで出力した際に見やすいレイアウトになっているかを考慮することも大切です。

加工現場に意図が伝わる図面の書き方

ルールどおりの図面でも、加工者にとって読みづらく、作りづらい図面は現場の混乱を招きます。

加工のしやすさを考慮し、以下の3つを意識して図面を作成する方法を解説します。

• 基準面を明確にして寸法を記入する
• 機能維持に必要な公差を適切に指示する
• 表面粗さ記号で仕上げ精度を指定する

詳しく見ていきましょう。

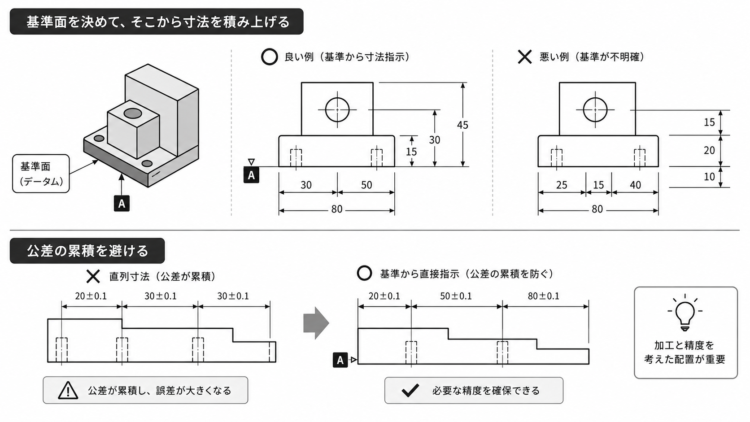

基準面を明確にして寸法を記入する

寸法を記入する際は、加工者がどの面を基準（データム）にして作業を進めるかを想像することが肝心です。
やみくもに寸法を入れるのではなく、加工の起点となる面や、組み立て時に相手部品と接する面を基準とし、そこから寸法を積み上げるように記載します。

基準が不明確な図面は、加工者が都度計算をして数値を割り出す必要があり、計算ミスによる不良発生のリスクが高まるでしょう。
寸法を直列につなぐと公差が累積するため、精度が必要な箇所は基準面から直接指示するなど、加工と精度の両面を考慮した配置が求められます。

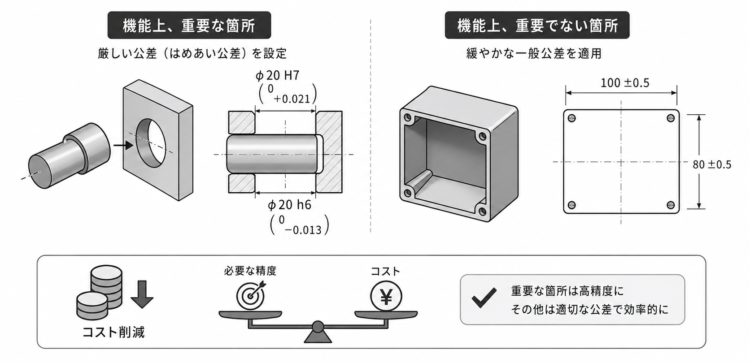

機能維持に必要な公差を適切に指示する

すべての寸法を、完璧な精度で加工することは物理的に不可能であり、またコストも膨大にかかります。
そのため、製品の機能上どうしても譲れない箇所には厳しい公差（許容範囲）を設定し、それ以外は緩やかな一般公差を適用するというメリハリが大切です。

たとえば、軸と穴がはまり合う箇所には厳密な「はめあい公差」を指示し、単なるカバーの外形などは緩めに設定します。
過剰な精度要求は加工時間を徒に延ばし、コスト高を招くだけです。
必要な機能を確保しつつ、現場が加工しやすい現実的な公差範囲を見極めて指示することが、設計者の腕の見せどころといえます。

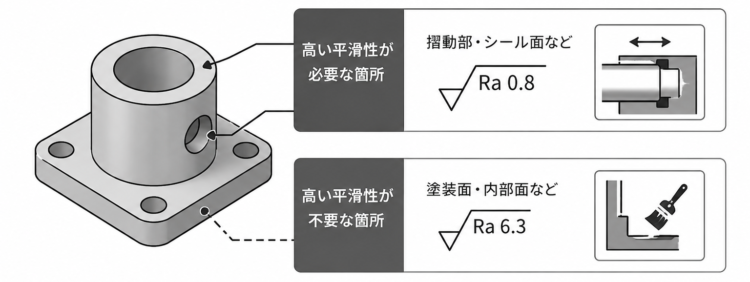

表面粗さ記号で仕上げ精度を指定する

部品の表面をどの程度滑らかに仕上げるかを指示する表面粗さ記号も、品質とコストを左右する要素です。
摺動部やシール面など、高い平滑性が求められる箇所には精密な仕上げ記号を記入しますが、塗装される面や内部などは粗い仕上げでも問題ない場合があります。

不必要に高い面粗度を要求すると、研磨などの追加工数が発生し、製造リードタイムが長くなります。
反対に指示が漏れると、期待した機能が発揮できないトラブルになるでしょう。
各面の役割を理解し、適切な加工方法で実現可能な表面粗さを指定することで、品質とコストのバランスが取れた図面になります。

設計現場で多発する図面トラブルと対策

図面の不備は、製造現場での手戻りや不良品の発生に直結し、企業の利益を大きく損なう要因となります。
よくあるトラブルとその対策について、以下3つを紹介します。

• 寸法漏れや重複による手戻りを防ぐ
• 幾何公差の認識不足による不良をなくす
• 検図体制を整備してミスを早期発見する

それぞれ見ていきましょう。

寸法漏れや重複による手戻りを防ぐ

寸法漏れは、加工現場で作業をストップさせ、設計者への問い合わせを引き起こすもっとも初歩的かつ頻繁なトラブルです。
反対に、1つの箇所に複数の基準から寸法が入っている「重複寸法」も、どちらを正として加工すればよいか現場を迷わせる原因となります。

これらを防ぐためには、作図後のチェックリストを活用し、加工手順をシミュレーションしながら数値を確認することが有用です。
CADの自動寸法機能に頼りすぎず、人が見て理解できる寸法配置になっているかを意識的に点検することで、単純ミスを大幅に減らせます。

幾何公差の認識不足による不良をなくす

寸法公差だけでは規制しきれない形状の歪み（反りや傾きなど）が原因で、組み立てられない、あるいは動作不良が起きるといったケースもあります。
これらは「真円度」や「平面度」「直角度」といった、幾何公差を適切に指示することで防ぐことが可能です。

しかし、幾何公差の理解不足により、指示すべき箇所に記載がなかったり、誤った記号を使用したりしている例も少なくありません。
社内で幾何公差に関する勉強会を実施し、どのような形状崩れが機能に悪影響を及ぼすかを設計者全員が正しく理解することで、一段上の図面品質を実現できます。

検図体制を整備してミスを早期発見する

設計者本人の確認だけでは、思い込みによるミスを見落とす可能性があります。
これを防ぐためには、第三者による検図（ダブルチェック）の体制を確立することが不可欠です。
ベテラン社員が若手の図面を確認するフローを業務に組み込み、過去の不具合事例に基づいたチェックシートを用いて客観的に評価しましょう。

検図は単なる間違い探しではなく、よりよい設計にするための指導の場でもあります。
組織として検図の時間を十分に確保し、ミスを個人の責任にするのではなくシステムで防ぐ仕組みを作ることが、設計品質の恒久的な向上につながります。

製図業務の効率化と外部リソースの活用

設計部門は常に多忙であり、製図業務の負荷軽減とコア業務への集中が課題となっています。
限られた人員で成果を最大化するために、以下3つを解説します。

• ノンコア業務を切り出して設計に集中する
• 紙図面のCAD化で管理コストを下げる
• 専門家の知見を借りて品質を安定させる

外部の専門家と連携し、組織の生産性を高める選択肢を検討しましょう。

ノンコア業務を切り出して設計に集中する

開発案件が増える中で、過去図面の修正やトレース、部品表の作成といった定型的な製図業務に設計者の時間が奪われていないでしょうか。
これらをアウトソーシングすることで、設計者は構想や開発といった高付加価値なコア業務に専念できます。

外部リソースを単なる下請けとしてではなく、設計チームの一員として活用することで、開発スピードを加速させ、市場競争力を高めることが可能です。
リソース配分の見直しは経営的な視点で重要です。

紙図面のCAD化で管理コストを下げる

過去の手書き図面や古い2Dデータが紙で保管されている場合、検索や共有に多大な時間がかかり、設計資産として有効活用できていないケースがあります。
これらを最新の3D CADデータ化することで、図面の検索性が向上し、流用設計やシミュレーション解析への活用も容易になります。
保管スペースの削減や、劣化防止といった管理面でのメリットも魅力です。
社内ですべてデータ化するのは負担が大きいため、図面のデジタル化を専門とするサービスを利用し、一気にDXを推進することも有効な手段です。

専門家の知見を借りて品質を安定させる

図面作成には豊富な経験と専門知識が必要であり、若手設計者が一人前になるまでには時間がかかります。
社内に製図のベテランが少ない場合、外部の専門家に相談することで品質を安定させられます。
たとえば、図面チェックを専門業者に依頼すれば、JIS規格への適合性や加工性の観点から客観的なアドバイスを受けられるでしょう。
特殊な加工方法や材料を使う製品では、その分野に詳しい技術者の助言が設計品質の向上に役立ちます。
外部リソースを活用することは、社内だけでは補いきれない知識や経験を補完し、製品の競争力を高める手段といえます。

まとめ：機械製図のスキルを高めて設計品質を向上させる

正しい図面は製造現場の共通言語であり、QCDS（品質・コスト・納期・安全性）を支える基盤です。
社内リソースだけで対応が難しい場合は、外部専門家の活用がおすすめです。

広商NEXUSでは、ポンチ絵や構想スケッチからのCAD図面作成、現品からの図面作成（転写）、紙図面のCAD化・3D化まで幅広く対応しています。
3Dデータからの2Dバラシ図作成や、部品調達から精密組付までの一括対応も可能です。
設計業務の効率化と品質安定のために、ぜひ一度ご相談ください。
