構想図とは何か？定義や役割と現場で使える構想図の書き方・手順を解説

モノづくり企業において、設計の手戻りやコスト超過は経営を圧迫する大きな課題です。
これらの問題の多くは、詳細設計に入る前の構想段階で検討が十分でないケースがあげられます。

本記事では、設計品質の要となる構想図の定義や役割、他図面との違い、そして実務で役立つ書き方の手順を解説します。
構想図の位置づけを再定義し、組織全体の設計力を高めるための参考にしてください。

モノづくりにおける構想図の定義と役割

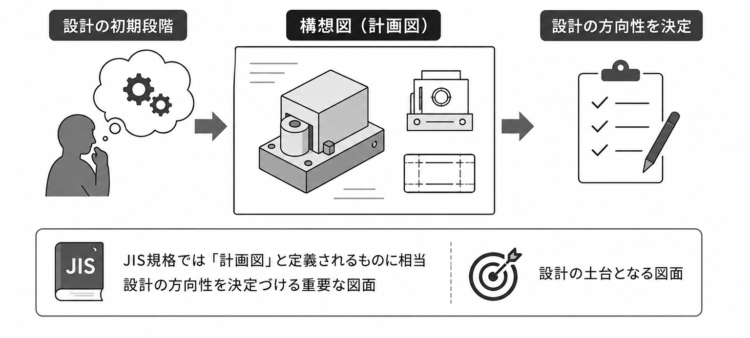

構想図とは、設計の初期段階で製品の全体像や主要な機能を可視化するために作成される図面のことです。

JIS規格（日本産業規格）では「計画図」と定義されるものに相当し、実務上では設計の方向性を決定づける重要な図面として扱われます。

構想図の役割について、以下3つを解説します。

• 顧客の要求仕様を具体的な形にする
• 設計思想や主要な機構を全体図で示す
• 詳細設計へ進むための判断材料とする

役割を理解することで、構想図の重要性が見えてきます。

顧客の要求仕様を具体的な形にする

構想図の役割は、顧客が求める機能や性能といった抽象的な要求仕様を、目に見える具体的な形に変換することです。
言葉や文章だけのやり取りでは、顧客と設計者の間で完成イメージに乖離が生じることが少なくありません。
構想図を作成することで、製品の大きさや形状、操作性といった仕様を双方が視覚的に共有できます。

この段階で顧客の要望とのズレを解消しておくことが、後工程での大幅な修正を防ぐことにつながります。
顧客満足度を高めるためにも、要求を正確に反映した構想図の作成が不可欠です。

設計思想や主要な機構を全体図で示す

製品がどのような仕組みで動作し、どのような構造で強度を確保するのかといった設計思想を伝えることも、構想図の役割です。
詳細な部品図に入る前に、製品全体のレイアウトや主要な機構の配置を構想図として描き起こします。
これにより、動力の伝達経路や可動範囲、メンテナンススペースの確保といった基本的な設計要件が満たされているかを確認可能です。

関係者全員が製品の全体像を把握できるため、電気設計や生産技術など他部署との連携もスムーズになります。
全体を見渡せる図面があることで、設計の方向性がぶれるのを防ぎます。

詳細設計へ進むための判断材料とする

構想図は、次の工程である詳細設計に進んでよいかどうかを判断するための基準となります。
デザインレビュー（DR）などの審査の場において、構想図をもとに実現可能性やコスト、納期のリスクなどが検討されます。
もしこの段階で致命的な問題が見つかれば、詳細設計に進む前に修正を行うことが可能です。

反対に、構想図の精度が低く判断材料として不十分なまま進めてしまうと、量産直前での不具合発覚など深刻なトラブルを招きかねません。
構想図は、プロジェクトの成否に大きく影響する役割を担います。

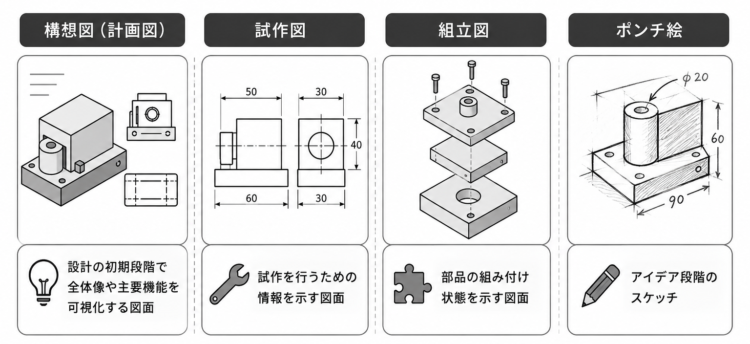

構想図と類似する図面との違い

設計現場ではさまざまな種類の図面が扱われますが、それぞれの目的や用途を正しく理解して使い分けなければいけません。
とくに構想図と混同されやすい図面として、以下の3つがあげられます。

• 試作を行うための情報を示す試作図
• 部品の組み付け状態を示す組立図
• アイデア段階のスケッチであるポンチ絵

図面との違いを理解し、適切な場面で使い分けましょう。

試作を行うための情報を示す試作図

試作図は、量産前の検証や評価を行うための試作品を製作するために描かれる図面です。
構想図が製品の全体像やコンセプトを示すのに対し、試作図は実際にモノを作るための寸法や公差、材質などの具体的な情報が記載されています。

試作段階では、特定の機能を確認するために一部の構造を簡略化したり、量産とは異なる工法を採用したりする場合もあります。
構想図で固まった設計思想を、現実のモノとして検証可能なレベルまで落とし込んだものが試作図です。
検証結果によっては、試作図から構想図へフィードバックが行われることもあります。

部品の組み付け状態を示す組立図

組立図は、複数の部品がどのように組み合わさって製品が構成されているかを示す図面です。
おもに製造現場で組立作業を行う作業者や、部品表（BOM）を作成するために使用されます。
構想図も全体像を示す点では似ていますが、組立図は部品番号や個数、締め付けトルクといった製造に必要な詳細情報が網羅されている部分が異なります。

構想図が「どのような製品を作るか」という設計の意図を表すのに対し、組立図は「どのように組み立てるか」という製造の指示を表すものです。
一般的に、構想図が承認され詳細設計が完了したあとに、正式な組立図が作成されます。

アイデア段階のスケッチであるポンチ絵

ポンチ絵は、頭の中にあるアイデアを簡易的に表現した手書きのスケッチや概略図のことです。
設計者同士の打ち合わせや、自分の思考を整理するために用いられることが多く、定規を使わずにフリーハンドで描かれることもあります。
構想図の前段階にあたるものであり、寸法や縮尺が正確でない場合がほとんどです。

ポンチ絵はスピード感を持ってアイデアを出すには有効ですが、対外的な説明資料や設計審査の資料としては不十分です。
ポンチ絵で方向性を固め、CADなどを用いて整合性の取れた図面として仕上げたものが構想図となります。

構想図で製品コストの8割が決まる理由

製造業において「製品コストの8割は設計段階で決まる」といわれており、その中でも構想図の質は利益率に直結するものです。
構想段階での決定事項は、後工程になるほど変更が困難になり、修正コストも跳ね上がります。

構想図が製品コストの8割を決めるとされる理由について、以下3つの側面から解説します。

• 設計の手戻りを防ぎ無駄な工数を削減する
• 製造原価や部品コストの大枠を確定させる
• 営業と技術の認識齟齬を早期に解消する

詳しく見ていきましょう。

設計の手戻りを防ぎ無駄な工数を削減する

詳細設計や試作の段階で仕様変更が発生すると、図面の修正だけでなく、部品の手配変更や再検査など膨大な工数が発生します。
構想図の段階で構造上の問題点や懸念事項を洗い出し、対策を盛り込んでおくことで、こうした手戻りを未然に防げます。

構想図の精度を高めることは、設計者の時間を有効に使い、開発期間を短縮することにもつながるでしょう。
手戻りによる残業代や追加の試作費は、プロジェクトの採算を大きく悪化させる要因です。
上流工程である構想設計に十分な時間を割くことが、結果として総コストの削減になります。

製造原価や部品コストの大枠を確定させる

構想図を作成する段階で、「どのような材料を使うか」「どの加工法で作るか」といった製造要件が決定され、製造原価の大部分が固定されます。
構想図を描く際に、加工が容易な形状にしたり、標準部品を採用したりするコスト意識を持つことが重要です。

詳細設計に入ってからのコストダウンは、変更範囲が限られ、効果が出にくい場合があります。
目標原価を達成するためには、構想図の段階で機能と費用のバランスを吟味し、費用対効果の高い構造を作り込む必要があります。

営業と技術の認識齟齬を早期に解消する

営業担当者が顧客に提案した内容と、技術者が設計した製品の仕様に食い違いがあると、納品直前のトラブルや仕様追加によるコスト増を招きます。
構想図という視覚的な共通言語を用いることで、営業と技術の間で製品に対する認識を合わせられます。

営業は構想図を使って顧客に正確な説明ができ、技術は営業からのフィードバックを早期に設計に反映させることが可能です。
この連携がスムーズにいくことで、無理な仕様変更や突発的な対応が減り、無駄な経費の流出を抑えられます。
組織間のコミュニケーションコストを下げる効果も期待できます。

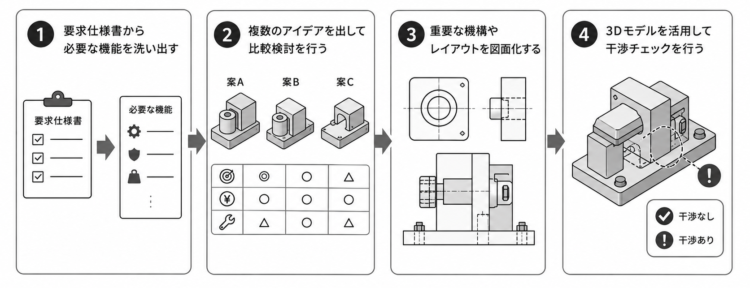

現場で使える構想図の書き方と手順

質の高い構想図を効率よく作成するためには、自己流ではなく、以下の標準的な手順に沿って進めることが推奨されます。

• 要求仕様書から必要な機能を洗い出す
• 複数のアイデアを出して比較検討を行う
• 重要な機構やレイアウトを図面化する
• 3Dモデルを活用して干渉チェックを行う

この手順を参考に、効果的な構想図作成に取り組んでみてください。

要求仕様書から必要な機能を洗い出す

構想図を描き始める前に、まずは顧客からの要求仕様書を読み込み、製品に必要な機能を漏れなく洗い出す作業が欠かせません。
どのような環境で使用されるのか、ターゲットとなるコストや重量はどれくらいか、満たすべき法規制は何かといった条件を書き出します。

この機能分解が不十分だと、図面の出来にかかわらず、顧客の要望を十分に満たせない可能性があります。
可能であれば顧客へヒアリングを行い、不明確な点を明確にしておくことも大切です。

複数のアイデアを出して比較検討を行う

機能の洗い出しができたら、それを実現するための構造や方式のアイデアを出していきます。
最初から1つの案に絞り込むのではなく、あえて複数を検討することがポイントです。

たとえば、駆動方式をモーターにするかエアーにするか、フレームを溶接構造にするかアルミフレームにするかなど、可能性を広げて考えます。
それぞれの案について、コストや性能、納期・リスクなどの観点から比較検討を行うことで、最適なものを選定可能です。
この工程を経ることで、設計の妥当性を客観的に説明できるようになり、後のトラブル回避につながります。

重要な機構やレイアウトを図面化する

採用する案が決まったら、いよいよ具体的な図面作成に入ります。
まずは製品の性能を決定づける主要な機構部や、スペースの取り合いが厳しい箇所からレイアウトを行います。

詳細な寸法は入れなくてもよいですが、主要な部品のサイズ感や位置関係は正確に把握できるレベルで描かなければいけません。
製品の外形寸法や操作パネルの位置、メンテナンス用の開口部など、全体の構成要素を配置していきます。
この段階では、手書きのスケッチを活用して大まかな配置を決め、その後にCADで清書するという流れも効率式です。

3Dモデルを活用して干渉チェックを行う

近年では、構想段階から3DCADを活用するケースが増えています。
3Dモデルを作成すれば、2次元図面では発見しにくい部品同士の干渉や可動部の動き、組み立て時の工具スペースなどを立体的に検証可能です。

質量計算や重心位置の確認も瞬時に行えるため、詳細設計に進む前に性能面の実現可能性も高精度に検証でき、設計の精度が格段に向上します。
早い段階で3Dモデルによる干渉チェックを行うことで、詳細設計への移行もスムーズになり、手戻りの抑制につながり、効率的な設計の実現に寄与します。

まとめ：構想図の質を高めて企業の競争力を強化する
