機械加工の図面とは？記号一覧や見方を初心者向けに解説

機械加工の現場において、図面は製品の品質を左右するもっとも重要な指示書です。
しかし、初心者や経験の浅い担当者にとっては「記号の意味が分からない」「どこから読めばよいのか迷う」といった悩みも少なくありません。

本記事では、機械加工図面の基本的な役割から頻出する記号の意味、正しい読み方の手順を解説します。
正しい図面の知識を身につけ、製造現場との連携強化や品質向上を実現しましょう。

機械加工における図面の役割

機械加工における図面は、単なる絵ではなく、製品を正確に製造するための「共通言語」として機能します。
図面が果たすおもな役割は、以下の2つです。

• 設計意図を製造現場へ伝える手段
• 品質管理と検査の基準

図面の役割を正しく理解することで、設計部門と製造現場の連携がスムーズになります。

設計意図を製造現場へ伝える手段

図面は、設計意図を製造現場へ正確に伝えるための主要な手段です。
口頭での指示や曖昧なメモのみでは、寸法の認識違いや形状の解釈違いが生じ、意図と異なる製品になる可能性があります。

図面には形状だけでなく、材質や加工方法、許容される誤差の範囲までが明確に記載されており、誰が見ても同じ製品を作れるように情報が標準化されています。
正確な図面が存在することで、加工者は迷うことなく作業に着手でき、設計者の意図どおりの製品を効率よく完成させられるでしょう。

品質管理と検査の基準

完成した製品が良品であるか不良品であるかを判断するための基準となるのも、図面の役割の1つです。
図面に記載された寸法公差や幾何公差、表面粗さなどの数値は、すべての検査工程における合格ラインの指標となります。

もし図面に明確な基準がなければ、検査担当者は個人の感覚で判断せざるを得なくなり、品質のバラつきや顧客とのトラブルに発展しかねません。
図面は製造の指示書であると同時に、納品時の品質を保証する証明書としての機能も果たしており、厳格な品質管理を行ううえで欠かせないものです。

機械図面を形作る3つの基本要素

機械加工の図面は複雑に見えますが、構成している要素を分解すると大きく3つのカテゴリーに分けられます。

• 形状や構造を可視化する「図形」
• 正確なサイズと許容差を示す「寸法」
• 材料や加工指示を補足する「注記」

それぞれ見ていきましょう。

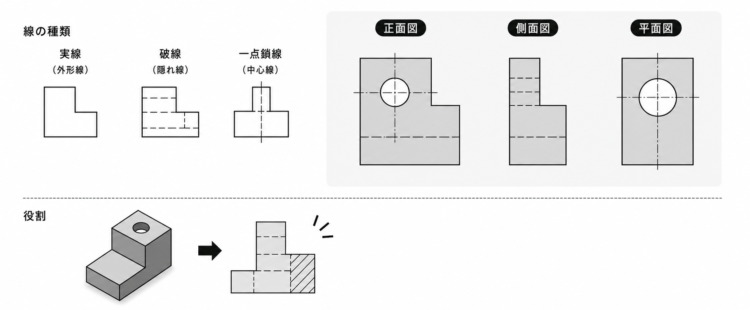

形状や構造を可視化する「図形」

図形は、製品の形や構造を視覚的に表現する、図面の中でもっとも面積を占める要素です。
一般的に機械製図では、立体的な製品を正面・平面・側面など、異なる角度から見た図として描く「投影法」が用いられます。

外形を表す実線や、隠れた部分を表す破線、中心を示す一点鎖線など、さまざまな種類の線を使い分けることで、複雑な内部構造も正確に伝達します。
図形が正確に描かれていることは大前提で、ここが間違っていると寸法や注記がどれだけ正確でも加工者は正しい形状をイメージできず、製造に着手できません。

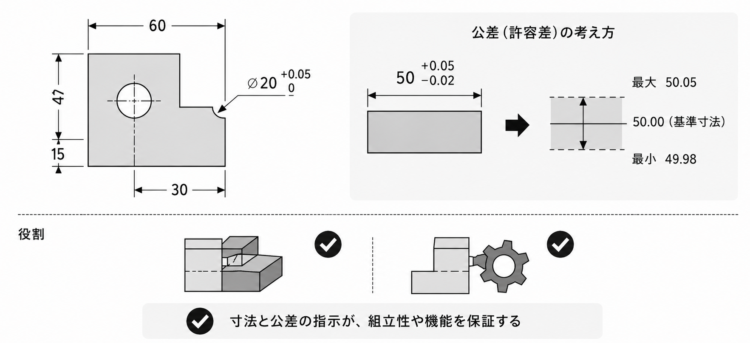

正確なサイズと許容差を示す「寸法」

寸法は、図形で示された形状が実際の大きさとしてどのくらいなのかを数値で指定する要素です。
長さや直径、角度や位置関係などをミリメートル単位で詳細に記入し、製品の物理的なサイズを確定させます。

寸法には単なる大きさだけでなく、加工時に許容される誤差の範囲を示す「公差」が付記されることが一般的です。
すべての加工には微細な誤差が生じるため、どの程度のズレなら機能上問題ないかを設計者が指定しなければなりません。
適切な寸法と公差の指示は、部品同士の組み立てや製品の機能を保証するために不可欠な情報です。

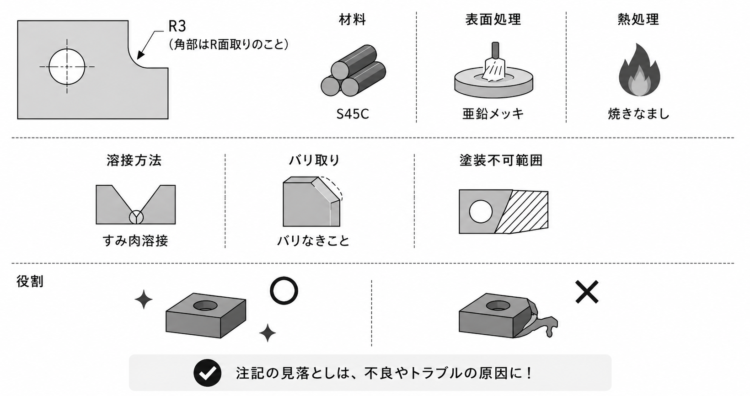

材料や加工指示を補足する「注記」

注記は、図形や寸法だけでは表現しきれない情報を、文章や記号で補足するものです。
具体的には、使用する材料の種類や熱処理の有無、表面処理（メッキや塗装）の指定、溶接方法、バリ取りの指示などが含まれます。

「角部はR面取りのこと」や「塗装不可範囲」といった、加工上の特記事項や注意事項も注記として記載されます。
注記を見落とすと、形状や寸法が合っていても材料違いや処理漏れで不良品となるケースが多いです。
そのため、図面の隅に書かれているテキスト情報まで漏らさず確認することが大切です。

機械加工図面の見方を5つの流れで解説

図面を読み解く際は、ランダムに見るのではなく、全体から詳細へと視点を移していく正しい順序があります。
機械加工図面を読み解くための基本的な流れは、以下の5つです。

• 図枠と標題欄を確認する
• 注記を読み取る
• 全体形状を把握する
• 線の種類を識別する
• 詳細な寸法と加工指示を確認する

手順を習慣化することで、読み間違いや確認漏れを大幅に減らせます。

図枠と標題欄を確認する

図面を手にしたら、まずは用紙の右下にある標題欄（表題欄）を確認することから始めます。
ここには、図面番号や部品名称、材質・尺度（縮尺）・作成日・作成者といった、その図面の基本的な管理情報が集約されています。

とくに「第三角法」や「第一角法」といった投影法の指定を確認しないと、形状の解釈が逆になってしまう危険性があるため、注意しなければいけません。
材質や数量、表面処理などの情報も記載されていることが多く、加工全体の見通しを立てるためにも、最初に必ず目をとおすべき場所といえます。

注記を読み取る

標題欄の確認が済んだら、次に図面内に記載されている「注記」に目をとおします。
注記は図形の近くや図枠の余白に書かれていることが多く、加工全体に関わる共通のルールや特定の注意事項が示されています。

たとえば「指示なき角部はC0.5」といった面取りの共通指示や、「熱処理後研磨」といった工程順序の指定などが見られるでしょう。
いきなり図形や寸法を見始めてしまうと、これらの前提条件を見落としたまま思い込みで解釈を進めてしまうかもしれません。
そのため、詳細な形状確認に入る前に、文章での指示事項を頭に入れておくことが大切です。

全体形状を把握する

前提情報の確認が終わったら、製品の全体的な形状や構造を把握する段階に入ります。
正面図や平面図、側面図などの各投影図を交互に見比べながら、頭の中で立体的なイメージを構築していきます。

この段階では細かな寸法を気にする必要はなく、製品の大まかな形や穴の位置関係、突き出し部分の有無などを理解することに集中してください。
もしイメージが湧きにくい場合は、斜めから見た「等角投影図」が補助的に描かれていないか探したり、断面図を参照したりして、構造の理解に努めましょう。

線の種類を識別する

全体形状が見えてきたら、描かれている線が何を表しているのか、線の種類（線種）を識別して詳細な形状を読み解きます。
太い実線は製品の外形、細い実線は寸法線や引出線、破線は見えない部分の隠れ線、一点鎖線は中心線といったように、線にはそれぞれ明確な意味があります。

とくに隠れ線や断面図のハッチング（斜線）は、内部構造や肉厚を理解するうえで重要な手がかりとなるものです。
線の意味を取り違えると誤認する原因となるため、JIS規格に基づいた線種の知識が必要です。

詳細な寸法と加工指示を確認する

形状の理解ができたら、最後に各部の詳細な寸法や個別の加工指示を確認していきます。
長さや幅、高さといった基本寸法に加え、穴の直径や深さ、ねじのピッチなどを一つひとつ拾い上げていきます。

この時、とくに注意深く確認すべきなのが、公差（許容差）や表面粗さ記号などの精度に関する指示です。
厳しい公差が設定されている箇所は、加工の難易度が高くなり、使用する工具や測定器も変わってくるため、見落としは許されません。
すべての寸法と指示を網羅的に確認し、加工手順を具体的にシミュレーションします。

機械加工で頻出する図面記号一覧と意味

図面には、言葉だけでは表現しきれない情報を簡潔に伝えるために、多くの専門的な記号が使用されています。

機械加工の現場で頻繁に目にするおもな図面記号は、以下の4種類です。

• 寸法の許容範囲を示す「寸法公差」
• 形状や位置精度を指定する「幾何公差」
• 表面の滑らかさを決める「表面性状（粗さ）」
• 面取り・ねじ・溶接などの補助記号

記号の意味を正しく理解しておくことが、正確な加工への第一歩です。

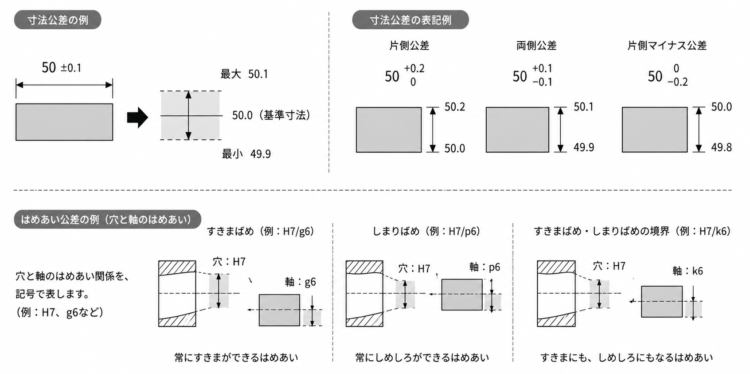

寸法の許容範囲を示す「寸法公差」

寸法公差は、指定された寸法に対して許容される誤差の、最大値と最小値を示すものです。
たとえば「50 ±0.1」とあれば、49.9mmから50.1mmの間であれば合格品とみなされます。
穴と軸のはめあい関係を記号で表した「はめあい公差（H7、g6など）」も、頻繁に使用されるものです。

公差が指定されていない寸法にも「一般公差」という標準的な許容差が適用されるため、図面上のすべての寸法には必ず何らかの公差が存在します。
公差の範囲を守ることは製品の機能を保証するために不可欠であり、加工者は常にこの数値を意識して作業する必要があります。

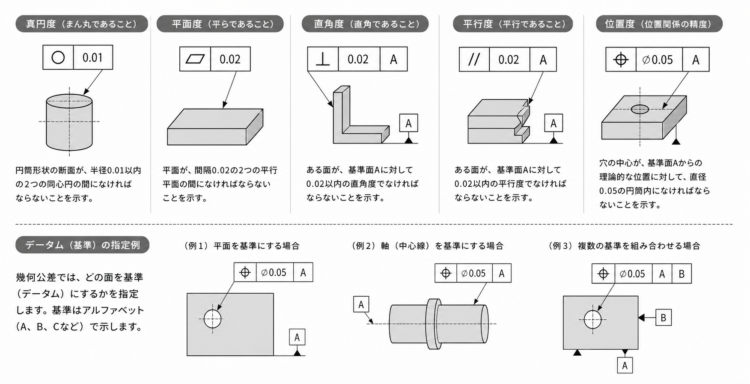

形状や位置精度を指定する「幾何公差」

幾何公差は、寸法だけでは規制できない形状の正確さや、位置関係の精度を指定する記号です。
「真円度（まん丸であること）」「平面度（平らであること）」「直角度（直角であること）」など、さまざまな種類があります。

これらは四角い枠の中に記号と数値で示され、どの面を基準（データム）にするかもあわせて指定されるものです。
たとえば、単に寸法が合っていても、棒が反っていたり穴が斜めに開いていたりすると組み立てられない場合があるため、精密な部品ほど重要性が高まります。

表面の滑らかさを決める「表面性状（粗さ）」

表面性状の記号は、加工面の滑らかさ（表面粗さ）を指定するものです。
以前は三角記号（▽）が使われていましたが、現在はJIS B 0001:2019などの最新規格に基づき、表面性状記号（いわゆる√のような記号）と数値（Raなど）で表します。

古い図面からの読み替えは、デジタル化や海外連携でのミス防止に不可欠です。
数値が小さいほど滑らかな仕上がりとなります。
表面粗さは摺動性や密閉性に直結し、コストにも大きく影響するため、過剰品質にならないよう適切な指示を要します。

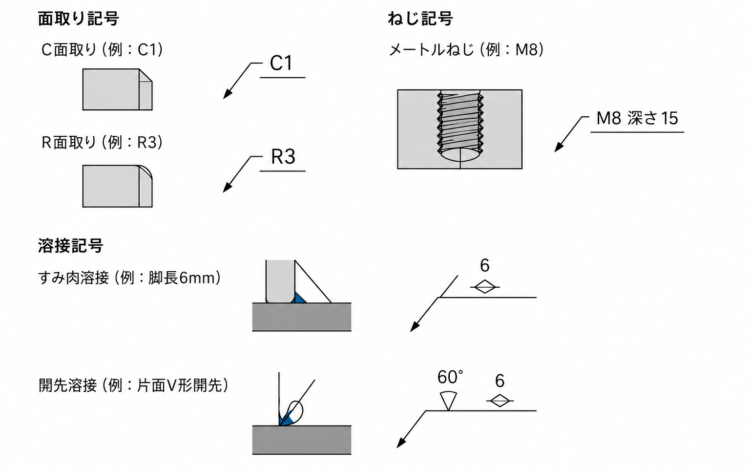

面取り・ねじ・溶接などの補助記号

そのほかにも、加工の内容を具体的に指示するための補助的な記号が数多く存在します。
角を斜めに削る「C面取り（C1など）」や、丸く削る「R面取り（R3など）」、ねじの種類を表す「M（メートルねじ）」などは、よく使われるものです。

溶接記号では、溶接を行う場所や種類（すみ肉溶接、開先溶接など）、脚長などを矢印つきの記号で示します。
これらの補助記号は、図形の近くに引出線を用いて直接書き込まれることが多く、製品の細部の仕上がりを決定づける重要な要素となります。
そのため、それぞれの記号が持つ意味を正確に覚えておかなければなりません。

図面の見方で初心者がつまずきやすいポイント

慣れないうちは図面独特の表現方法に戸惑い、情報の読み取りに苦労することも少なくありません。
図面初心者がとくにつまずきやすいポイントとして、以下の3つがあげられます。

• 第三角法の投影図から立体をイメージできない
• 公差（許容差）の重要性を理解していない
• 表面粗さや注記の指示を見落としてしまう

詳しく見ていきましょう。

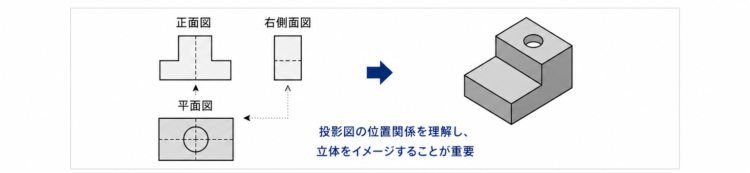

第三角法の投影図から立体をイメージできない

多くの初心者が最初にぶつかる壁が、平面の図面から立体の形状を頭の中で組み立てることの難しさにあります。
日本の機械製図で主流の「第三角法」は合理的ですが、慣れるまではどの面がどこに対応しているのか混乱しがちです。

正面図や平面図、右側面図の関係性を理解するには、簡単な積み木や身近な箱などをモデルにして、視点を変えながら図面と見比べる練習が有用です。
3D CADが普及している現在では、可能であれば3Dモデルを閲覧しながら2D図面を確認することで、形状認識のスピードと正確性を格段に早められます。

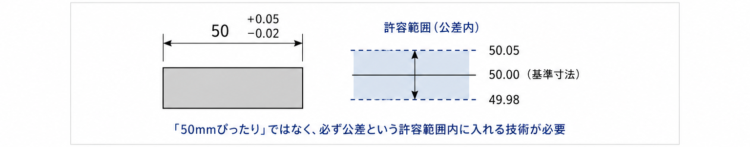

公差（許容差）の重要性を理解していない

図面に書かれた数字を「そのとおりの寸法で作ればよい」と単純に捉えてしまい、公差の重要性を軽視してしまうのもよくある失敗です。
実際には「50mmぴったり」に加工することは不可能であり、必ず公差という許容範囲内に入れる技術が求められます。

公差が厳しい箇所と緩い箇所のメリハリを理解せず、すべての箇所を同じように高精度で加工しようとすると、時間がかかりコストも跳ね上がります。
反対に、重要な公差を見落としてラフに加工すれば即不良品となるため、数字の横にある公差記号の意味を深く理解しなければなりません。

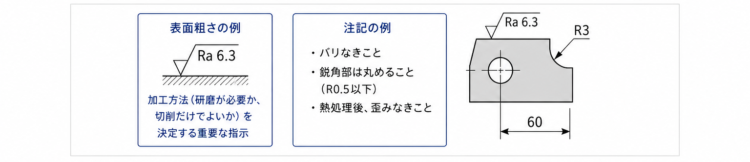

表面粗さや注記の指示を見落としてしまう

大きな形状やメインの寸法にばかり目が向き、小さな記号で書かれた表面粗さや、図の隅にある注記を見落としてしまうミスも多発します。
とくに表面粗さは、一見するとただの記号に見えますが、加工方法（研磨が必要か、切削だけでよいか）を決定する重大な指示といえます。

注記には「バリなきこと」「鋭角部は丸めること」といった品質に関わる条件が書かれていることがほとんどです。
図面を見る際は、図形そのものだけでなく、その周囲にちりばめられた記号や文字情報こそが、品質トラブルを防ぐという意識を持つことが大切です。

図面に関するよくある課題と解決策

製造業の現場では、図面の読み書きに関するスキル不足だけでなく、図面そのものの扱いやリソース不足に関する悩みも尽きません。
多くの企業が抱える図面関連の課題と解決策は、以下の3つです。

• 作図リソースが不足している
• 取引先とのデータ形式が合わない
• 紙図面の管理に手間がかかる

それぞれ見ていきましょう。

作図リソースが不足している

「構想を図面化できる人がいない」「現場への指示図が出せない」といったリソース不足は、設計から管理まで兼務する中小企業などで深刻です。
こうした課題には、手書きのポンチ絵からでも正確な図面を作成できる代行サービスが有効です。

たとえば、広商NEXUSの「Redraw／リドロー」は、時間単価2,800円～という低コストで作図業務の外注化だけでなく、製作・品質検査までワンストップで対応できます。
外部のプロを活用して社内リソースをコア業務に集中させ、製品開発のスピードを向上させましょう。

取引先とのデータ形式が合わない

取引先から3Dデータで支給されたが、自社の設備や加工先は2D図面しか対応していない、あるいは反対のパターンも頻繁に起こります。
データの変換作業は意外と手間がかかり、変換ミスによる形状化けなどのトラブルもつきものです。

こうしたデータ形式の不一致には、2Dと3Dの相互変換サービスの活用が効果的です。
3Dモデルから2D加工図を作成したり、古い2D図面を最新の3Dモデル化したりすることで、取引先との連携がスムーズになり、受注機会の損失を防げます。

紙図面の管理に手間がかかる

長年蓄積された紙図面の管理や劣化・紛失リスクは、多くの現場で共通の問題です。
実際に図面探索に月間平均で約10時間を費やすというデータもあり、検索性の低さによる非効率の解消は経営上の急務といえます。

解決には、紙図面をスキャンしてCADデータ化するサービスが有効です。
精密な機械図面では、AIよりもプロによる正確なトレースが品質向上につながります。
デジタル資産として一元管理すれば、検索時間を大幅に短縮でき、BCP対策としても効果を発揮します。
