Redraw
/ リドロー
-
ポンチ絵からの
図面作成
-
2D⇔3D
図面変換
-
CAD
データ化
2,800 円(税抜)〜 / 1 時間
治具図面のお困りごと解決します！
こんなお悩みありませんか？
-
頭の中ではできてるのに、
図面に起こす時間がない -
作図担当者はいるけど、
他の業務で手一杯になってしまっている - エンドユーザーからは3D図面で提供されるが、加工の仕入れ先は2Dにしか対応していない
- 古い図面が大量に残っていて管理が大変
- 過去の図面を探すのに時間がかかる
不足 データ形式の
不一致 紙図面の管理
治具図面 作図・変換サービス
にお任せください！
技術商社の確かなノウハウと技術で、
解決します。
SERVICE
サービス内容
-
ポンチ絵からの図面作成
手書きラフスケッチやイメージ図から、
構想を進めるためのCAD図面を作成します。 -
2D⇔3D図面変換
2Dデータを3Dデータ、3Dデータを2Dデータに。取引先との円滑な連携をサポートします。
-
紙図面のCADデータ化
古い紙図面をトレースし、CADデータに変換します。御社のDX推進や資産管理に貢献します。
納期について
下記はあくまで目安であり、
ご相談内容によって変動します。
まずはお気軽にご相談ください。
ポンチ絵からの図面作成
| 依頼内容 | 納品までの期間 |
|---|---|
| 簡易 単純形状・注記少 | 1営業日〜 |
| 標準 穴/段差/複数ビュー必要 | 2営業日〜 |
|
複雑
公差/組図/仕様詰めが 多い |
3営業日〜 |
2D⇔3D図面変換
| 依頼内容 | 納品までの期間 |
|---|---|
| 2D→3D 単品部品・単純 | 1営業日〜 |
| 2D→3D 標準 | 1営業日〜 |
| 3D→2D 単品部品 | 1営業日〜 |
| 3D⇔2D 組図・部品点数多 | 3営業日~ |
紙図面のCADデータ化
| 依頼内容 | 納品までの期間 |
|---|---|
| 鮮明な紙図面 A3〜、情報揃い | 2営業日〜 |
| 標準 古い図面・手書き混在 | 3営業日〜 |
| 不鮮明 スキャン荒い／寸法欠け | 4営業日〜 |
FEATURE
選ばれる3つの理由
-
FEATURE 01
圧倒的な低コスト
治具製作までを見据えた事業モデルを採用しているため、作図単体で利益を最大化する価格設定ではありません。
その結果、設計会社様に依頼する場合と比べて、コストを抑えた価格で高品質な作図サービスをご提供できます。
-
FEATURE 02

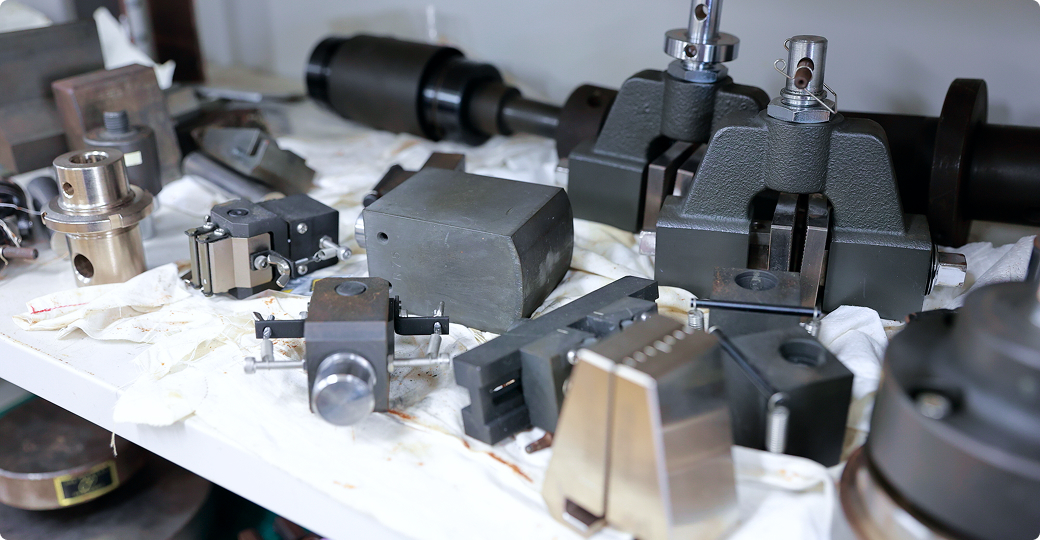

治具製作のノウハウ
治具製作で培った現場理解を活かし、ヒアリング段階で用途や使用条件を丁寧に整理します。
ポンチ絵やラフ構想からでも、製造現場で使える図面要件へと落とし込み、スムーズな図面化につなげます。
-
FEATURE 03
ワンストップ対応も可能
作図業務だけでなく、部品調達から品質検査までを一貫して対応できる体制を整えています。
図面作成後の工程まで見据えたサポートにより、複数の業者とのやり取りや工程管理の手間を削減し、お客様の業務負担を大幅に軽減します。
PLAN
明確な料金形態
最低1時間からご依頼いただけます。作業内容に応じて、事前にお見積もりを提示します。
2,800 円 (税抜)〜/ 1時間
※設計を含むご依頼は別途お見積りとなります。
安心の品質保証
実際の加工・組立まで見据え、下記のチェック項目に基づいて作図を行っています。
- 寸法抜け・矛盾を防ぐダブルチェック
- 未注記公差／投影法／版管理まで含めた標準化
- お客様の要望に応じた図枠・データ形式での提供
- お客さまにて最終承認後に納品
EXTENSION
対応ソフトウェア・拡張子
-
2D CAD
- AutoCAD (.dwg, .dxf)
- iCAD SX (.icd)
- CAD SUPER (.cst, .csd)
- M-Draf (.mdr, .mpz)
- BricsCAD (.dwg, .dxf)
-
3D CAD
- iCAD SX (.icm)
- Solidworks (.sldprt, .sldasm)
-
中間ファイル
- STEP (.step, .stp)
- IGES (.iges, .igs)
- Parasolid (.x_t)
- DXF / DWG (.dxf, .dwg)
法令遵守と情報管理体制
お客様からお預かりした個人情報や技術情報は、社内の管理ルールに基づき適切に管理しています。
また、作成した図面の知的財産権は原則としてお客様に帰属し、第三者への開示や二次利用は行いません。
安心してご依頼いただける体制を整えています。
要望があれば機密保持契約を締結する事も可能です。まずはご相談ください。
